學生的學習行為投入度一般是指學生在學校中積極的、有利于取得成就的行為。目前，學生課堂學習行為投入度的定義主要有兩類：一類是從學生遵守規則的角度進行研究，具體表征為學生上課的出勤率等，如Finn^[1]認為學習投入度有助于發現學生逐步疏遠、脫離學校的過程，從而可以通過及時幹預幫助學生完成學業；另一類是從學生深度參與學習活動的角度進行研究，如努力、堅持、集中注意力等^[2]，具體表征為學生是否完成作業和聽課、回答問題、讨論的行為等，如Henry等^[3]通過測量學生的行為對其學習結果進行預測。本研究綜合考慮上述兩類學習行為投入度的內涵，在考慮學生出勤情況的基礎上，通過觀察學生在課堂學習過程中的行為表現，來掌握學生的課堂行為投入情況。

課堂學習行為投入度的測量方式主要有學生自我報告與課堂觀察。其中，學生自我報告是最常用的方法，這一方法實用性強、容易管理，并能以相對較低的成本提供大樣本的數據。然而，學生自我報告時易受主觀影響，在某些情況下可能不會如實回答，适用于評估認知及情感投入^[4]，并且這一方法在數據收集與處理的時效性上具有滞後性。而課堂觀察可基于預先設置的觀察量表，捕捉學生課堂學習投入度的行為特征，以評估學生個體在任務上和任務外的行為^[5]。但是，研究人員在課堂上直接觀察并手動編碼的傳統方法，以及目前較為通用的基于課堂視頻進行半自動數據編碼的方法，均需要研究人員投入較多的人力和時間，因此不适用于大樣本量的調研，亦無法作為常規的過程性評價工具。

計算機視覺技術的出現，為研究人員改良課堂觀察法帶來了新的可能性：對課堂學習行為的捕捉與識别有望擺脫對人力的依賴，從而大幅提升效率。計算機視覺技術是一種計算機模拟人類的視覺過程、具有感受環境的能力和人類視覺功能的技術，是圖像處理、人工智能和模式識别等技術的綜合^[6]。受益于計算機視覺技術的長足發展，個體行為的自動化識别正走進真實實踐場景，但與課堂教學實踐相結合的研究還處于起步階段。例如，賈鹂宇等^[7]在課堂中通過對表情檢測分類，來判斷學生的聽課狀态；孫衆等^[8]基于OpenPose算法，進行學生的人體姿态識别。但現有研究也存在一些局限，主要表現為：往往專注于個别行為的識别，缺乏完整的課堂學習行為投入度分析指标的支持；行為識别的依據局限于人體骨架信息，沒有将學生周邊物體的信息納為行為識别的依據，故檢測的準确性有待提升；在應用層面往往止步于行為識别、狀态呈現，而缺少教學維度的關聯分析。

本研究嘗試在計算機視覺技術的支持下，在數據收集與處理層面對傳統的課堂觀察法加以改良與創新，擴大數據采集的範圍、提升數據收集與處理的效率，同時大幅降低研究人員在人力方面的開銷，最終實現課堂學習行為投入度的自動化測量。具體來說，本研究将在文獻梳理的基礎上提煉出一套有代表性的課堂學習行為投入度測量和分析指标集，然後引入計算機視覺技術完成課堂學習行為投入度測量與分析系統的開發，對學生課堂學習的出勤情況、行為投入度實施自動觀察、測量和診斷，為教師及時掌握學生的課堂學習投入狀态提供數據支撐。

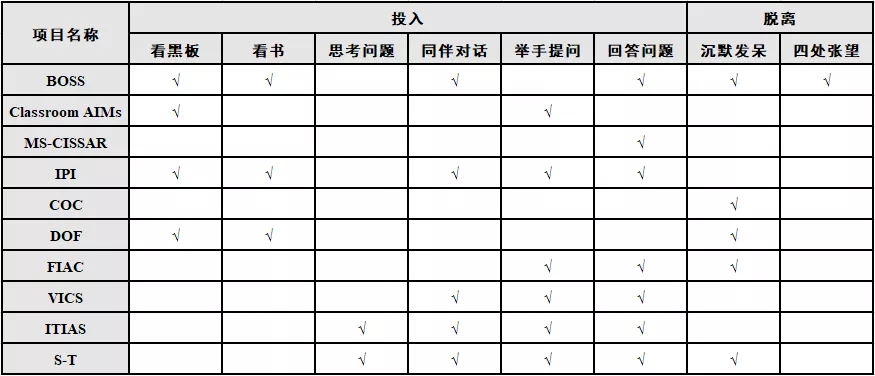

表1  學生課堂學習行為投入度的相關指标

1 課堂學習行為投入度觀察指标

目前，衆多研究者從投入與脫離兩個維度，來探讨與學習行為投入度測量相關的指标。其中，投入是正向的學習行為投入，其特征表現為努力、注意力和堅持；而脫離是負面投入，通常表現為被動、缺乏主動性和放棄。本研究從投入和脫離兩個維度，在文獻研讀的基礎上對在校學生行為觀察（Behavior Observation of Student in Schools，BOSS）^[9]、課堂氣氛、教學/內容、管理（Classroom Atmosphere, Instruction/Content, Management，Classroom AIMs）^[10]、教學結構和學生學業反饋主流編碼（Mainstream Version-Code for Instructional Structure and Student Academic Response，MS-CISSAR）^[11]、教學實踐清單（Instructional Practices Inventory，IPI）^[12]、課堂觀察編碼（Classroom Observation Code，COC）^[13]、直接觀察表格（Direct Observation Form，DOF）^[14]、Flanders交互分析編目（Flanders Interactive Analysis Categories，FIAC）^[15]、語言交互編目（Verbal Interaction Category System，VICS）^[16]、信息技術交互分析系統（Information Technology-based Interaction Analysis System，ITIAS）^[17]、S-T（Student-Teacher）^[18]等項目中的課堂學習行為指标進行了梳理，得到學生課堂學習行為投入度的相關指标，如表1所示。

基于學生課堂學習行為投入度的相關指标，本研究邀請18名相關專家（包括教育技術領域的學者和大學一線教師）參加了學生課堂行為投入度觀察指标遴選的問卷調研及訪談。結合問卷數據和訪談反饋的分析結果，本研究選取“看黑闆（含看老師，下同）、看書、看電腦、舉手答問、側身交流”等五個行為作為投入行為的觀察指标，将“玩手機”作為脫離行為的觀察指标，如表2所示。

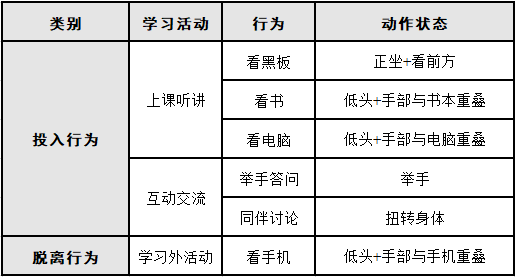

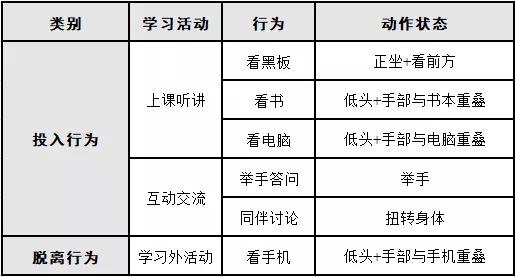

表2  學生課堂行為投入度的觀察指标

2 學生課堂學習行為投入度測量與分析系統的設計

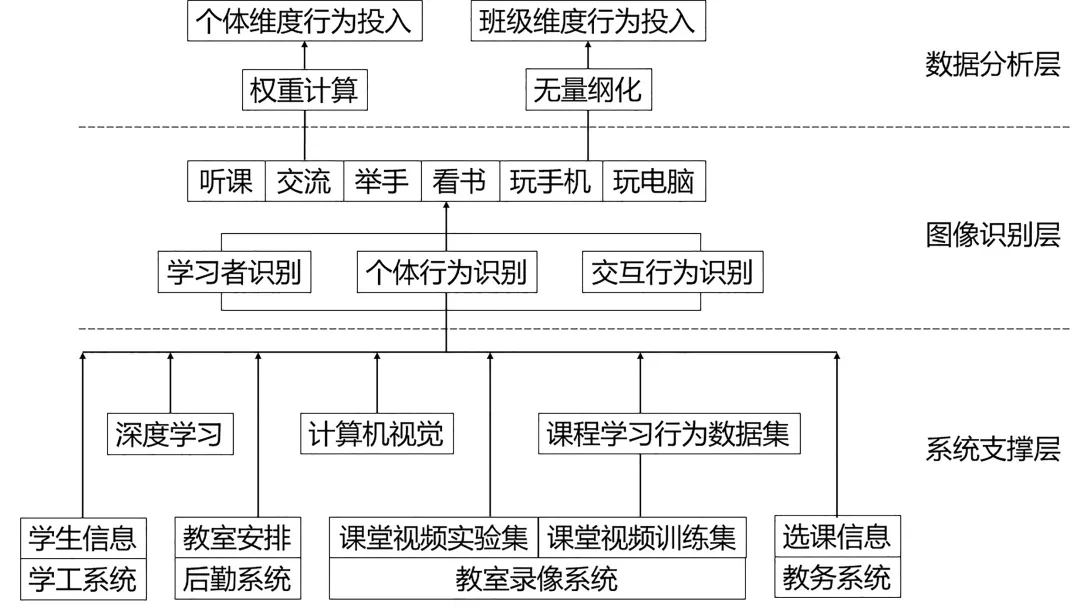

本研究依托學生課堂學習行為投入度的觀察指标，以計算機視覺技術為支撐，設計了學生課堂學習行為投入度測量與分析系統。此系統以高清網絡攝像頭采集課堂教學的大場景圖像為輸入，通過動作識别處理和數據管理，實現學生出勤率和課堂過程行為投入度的自動記錄與分析，并予以可視化呈現。此系統分為系統支撐層、圖像識别層、數據分析層，其具體的業務流程如圖1所示。

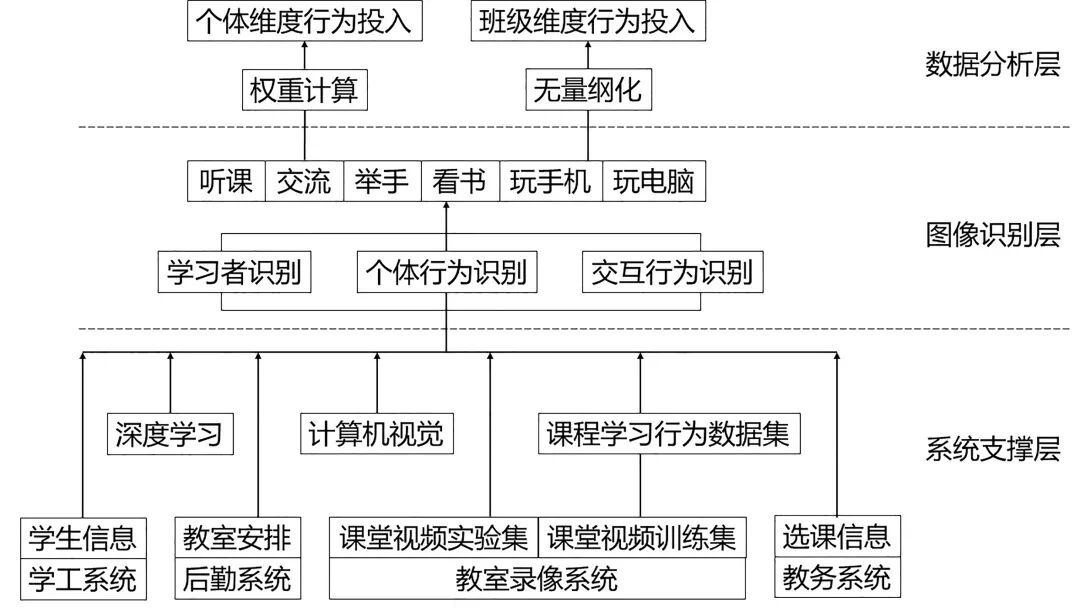

圖1  課堂學習行為投入度測量與分析系統的業務流程

（1）系統支撐層

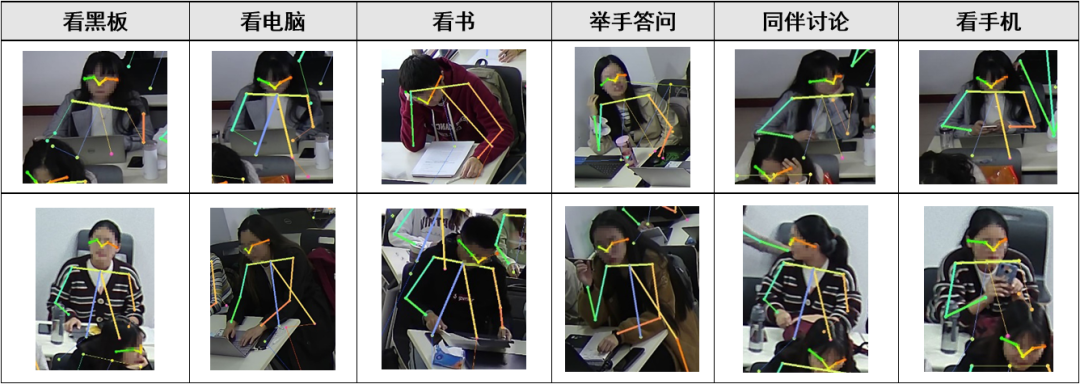

在系統支撐層中，教室網絡高清攝像頭對課堂學習行為進行全面的圖像采集，随機抽取采集圖像的十分之一，經由深度學習及計算機視覺等技術處理，完成課堂學習行為數據集的制作和課堂學習行為模型的訓練，作為後續課堂學習行為識别的基礎。其中，課堂學習行為數據集示例如表3所示。

表3  課堂學習行為數據集示例

（2）圖像識别層

圖像識别層是學生課堂學習行為投入度測量與分析系統最為核心的功能模塊，可分為兩個部分：學習者識别部分，系統通過攝像頭獲取課堂現場的圖像，完成圖像分割後，通過多任務級聯卷積神經網絡和面部網絡獲取學生的人臉圖片，并将圖片提交人臉識别接口。動作識别部分，本研究采用遞進（疊加）的技術手段完成課堂學習行為的判定：首先通過身體姿态對個體動作加以識别，之後結合目标識别與位置判定等，實現“看書”、“玩手機”、“玩電腦”等交互動作識别。其中，四類身體姿态的骨架示意圖如圖4所示，目标識别樣例如圖5所示。

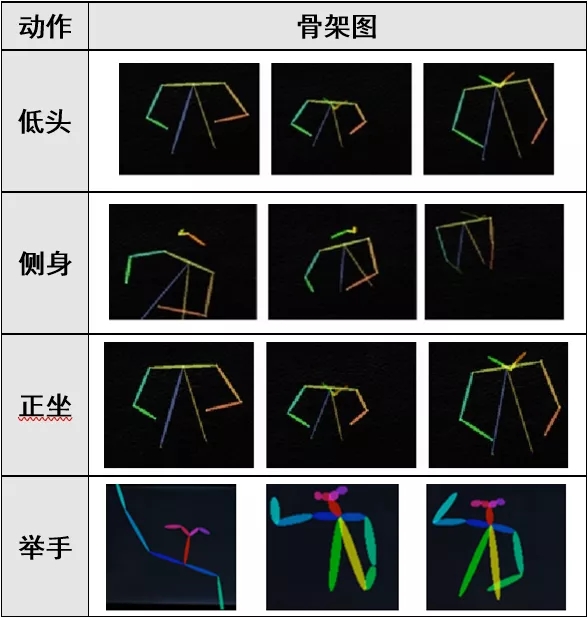

表4  四類身體姿态的骨架示意圖

動作骨架圖低頭側身正坐舉手

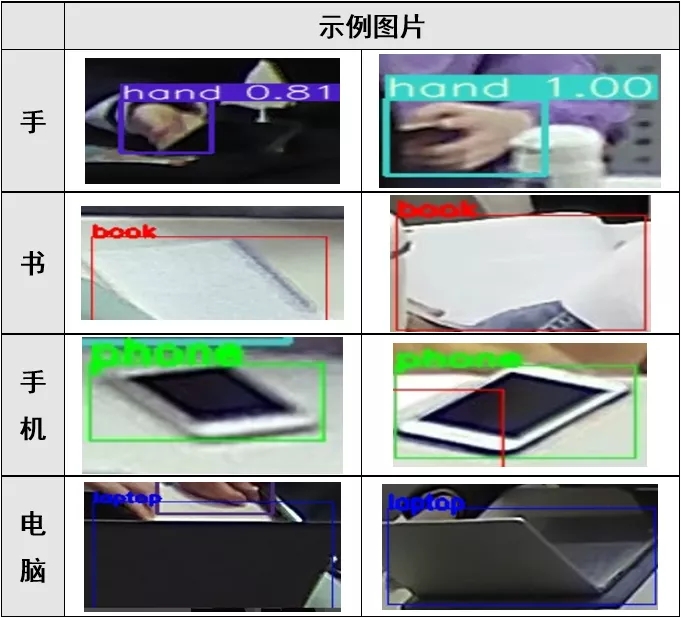

表5  目标識别樣例示例圖片手書手機電腦

（3）數據分析層

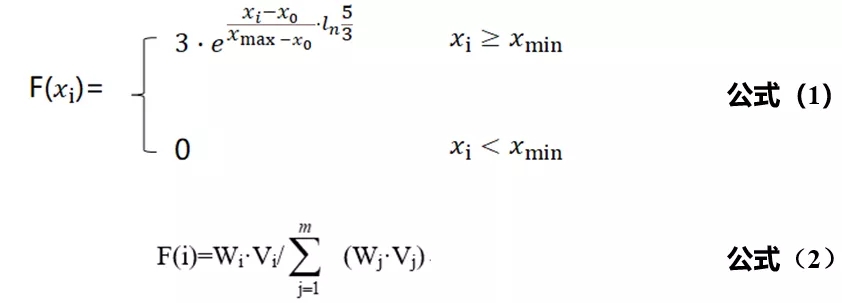

在數據分析層，本研究運用指标函數和模糊數學中的隸屬度函數，對課堂學習行為投入指标進行無量綱處理，如公式（1）所示。之後，本研究采用層次分析法與熵值賦權法計算課堂學習行為投入指标的綜合權重：邀請5名教育技術領域專家填寫學習投入及學習脫離指标重要性矩陣，計算得出各指标的主觀權重序列Wi；将無量綱化後的各指标數據錄入Matlab，計算得出客觀權重序列Vi；最後，結合主觀權重與客觀權重，計算得出綜合權重，如公式（2）所示。

用上述指标權重計算方法可以得到學習投入及學習脫離的權重矩陣，如表6所示。以此為基礎，系統開展了課堂學習行為投入度的計算，随後還對課堂整體行為投入度、學生個人行為投入度及其各自的發展趨勢進行了分析和評估。

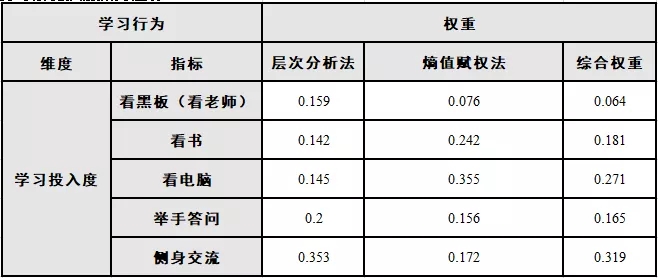

表6  課堂學習行為投入度指标權重表

本研究以某高校課程“教育技術學理論與實踐”中的一堂課為例，對參與此課學習的26名學生的學習行為投入度進行了測量與分析。在收集視頻數據之前，研究者向學生告知了研究的目的并承諾保密；完成課堂學生行為采集之後，教師可以通過系統查看課堂數據分析處理結果。

1 數據測量結果

（1）學習行為投入度

課堂整體行為投入度。根據系統的測量數據，在采集到的課程投入行為和脫離行為中，學生的學習投入行為頻率占比為95.60%，說明學生非常專注于課堂學習；根據表6的權重進行計算，本堂課的學習行為投入度值為3.08，這表示學習投入度為中等水平。經分析，造成這一結果的原因是交互類活動的安排偏少（實際占比僅為4.85%）。學生個人行為投入度方面，在納入統計的20名學生中，有6人的課堂學習行為投入度低于班級平均水平。其中，個别學生的課堂學習投入度較低，且學習脫離度較高，教師需要對這些學生予以有針對性的關注和提醒。

（2）學習行為投入度變化趨勢

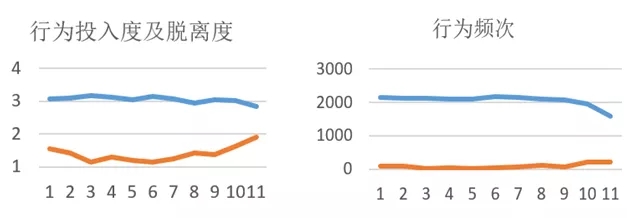

課堂整體行為投入度變化。系統以時間為線索，開展學生課堂學習行為投入度的分析。本堂課學習行為投入情況的變化趨勢如圖2所示，可以看出：在上課過程中，學生的行為投入情況整體保持平穩，在接近下課時有一定程度的下降；學習脫離情況在上課初期有顯著下降，而在課程臨近結束時呈逐步上升的趨勢。課堂中表征學習投入和學習脫離的六個行為動作随時間變化的頻次動态如圖3所示，可以看出：“看黑闆”與“看電腦”是貫穿于整堂課的主要學習行為，由此可以推斷本堂課中教師主要采取講授的教學方式；同時，課堂過程中“交流”和“舉手答問”的行為明顯存在幾個波峰，可見教師在課堂中實施了一定的交流讨論，并取得了一定的效果。

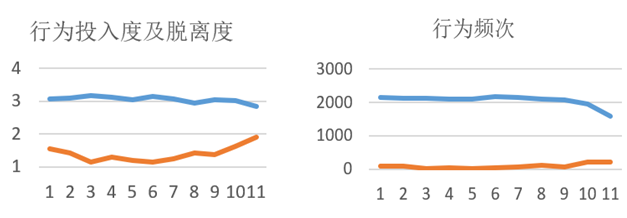

注：橫軸為時間刻度，單位刻度為8分鍾；縱軸分别表示學習投入及學習脫離的得分與行為次數。圖中兩條曲線，學習投入居上，學習脫離居下。

   圖2  學習行為投入情況的變化趨勢

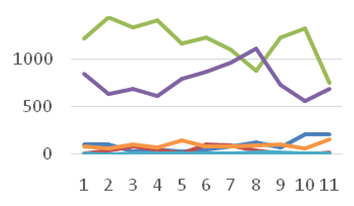

注：橫軸為時間刻度，單位刻度為8分鍾；縱軸表示各類課堂學習行為的次數。在起始階段，自上而下分别對應看電腦、看黑闆、玩手機、看書與舉手答問。

圖3  單個行為動作随時間變化的頻次動态

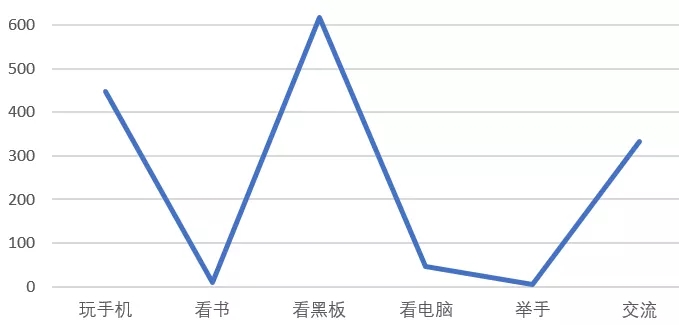

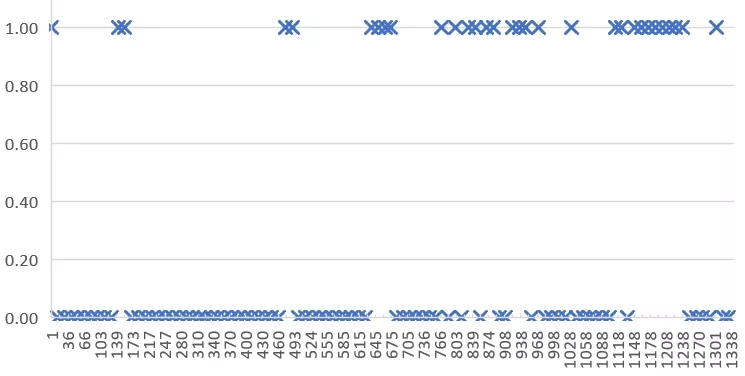

個體學習行為投入度追蹤。系統對學生個人的行為投入情況也進行了分析，圖4、圖5分别表征本堂課中脫離度較高的某學生的課堂行為和看手機行為分布情況。圖4顯示，此學生的課堂行為投入度僅為2.83，其中此學生看手機的行為頻次非常高，約占課堂行為總數的33.3%。而圖5顯示此學生在課堂前段用很少的時間在看手機，但後續基本處于看手機的脫離狀态。

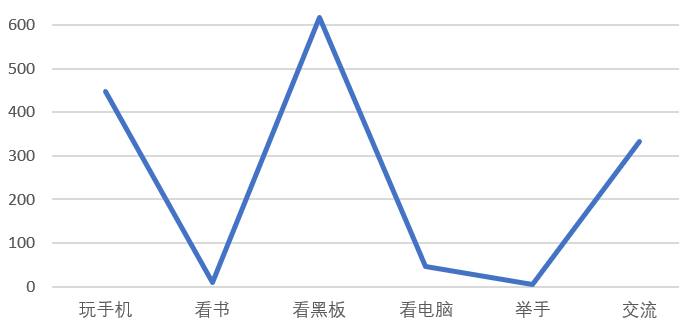

注：橫軸表示行為類别，縱軸表示行為的總次數。

圖4  某學生課堂行為分布情況

注：橫軸表示時間刻度，單位刻度為4秒；縱軸表示學生是否看手機，刻度1表示看手機，刻度0表示未看手機。

圖5  某學生看手機行為分布情況

2 教學應用分析

在出勤數據應用方面，有系統中學生出勤數據的支撐，教師可以快速、準确地掌握班級整體和學生個體的出勤情況。在本課堂中，有兩位學生缺課，教師可對這兩位學生予以重點關注。在教學設計和教學實施的印證與優化方面，通過查看聽課與交互兩類課堂行為計數随時間的變化情況及總數的對比情況，教師可以了解學生在教學實施中的反饋情況，進而完成教學設計或教學實施的調整及優化。在本課堂中，教師采用以講授為主的授導型教學模式，中間穿插少量的交流和問答環節。學生在課堂學習過程中整體比較專注，但在35分鍾之後，學生整體的投入狀态明顯地下降了。基于此，本研究建議教師結合學生對教學內容的掌握情況，從調整課程節奏和難度、增加課程的互動性和趣味性等方面着手，幫助學生調整課堂投入狀态。

此外，學習脫離行為數據的采集為面向學生的學風督導提供了決策支持。對學習脫離行為持續時間較長、總次數較多的學生，教師可給予個别化的關注和指導。在本堂課中，有6位學生的脫離行為比較明顯，且有一名學生有三分之一的時間處于學習脫離狀态，教師應與這些學生溝通，了解其脫離學習的原因，避免其後續出現學業預警。

高效、準确地測量并分析學生課堂學習行為投入度，是推進混合學習投入度研究與高校教學實踐相結合的關鍵議題。不同個體的課堂行為差異，決定了研究者難以憑借傳統的方法對其進行科學測量。随着技術的創新與發展，依靠計算機視覺等技術對個體行為進行精準識别已成為現實，這為研究者重新測量與評估課堂學習行為投入度提供了可能。為此，本研究将計算機視覺技術引入大學課堂場景，首先提煉出學生課堂學習行為投入度的觀察指标，在此基礎上對課堂行為識别方式進行升級優化，結合身體姿态信息和物品信息，對學生6個常見的課堂動作進行識别；随後，在算法模型研究的基礎上，開發了學生課堂學習行為投入度測量與分析系統，将人臉識别、姿态估計、目标檢測等智能檢測方法應用于課堂學生行為識别。此系統能幫助教師掌握學生的課堂表現、客觀評估課堂的教學效果，是教師提升教學效果的有效支撐手段。受制于設備類型、精度與技術複雜度，本研究設計的學生課堂學習行為投入度測量與分析系統隻覆蓋了與學生身體姿勢密切相關的6個課堂動作的識别與分析，學生的手部及頭部細微動作等更多的個體行為信息，乃至發言內容、面部表情等與交流互動相關的信息，還有待更精密的設備、更理想的算法模型的支持，還有待進一步實證。
